Zestaw do pomiaru drogi, pozycji APDisp L1 z linkowym enkoderem inkrementalnym [1900 mm]

  • Producent: APONE
  • Dostępność: Jest Jest  (99 szt.)

  • Historia ceny
    Najniższa cena 30 dni przed zmianą: 1 831,47 zł brutto
  • szt.
  • Cena brutto: 1 972,92 zł 1 604,00 zł

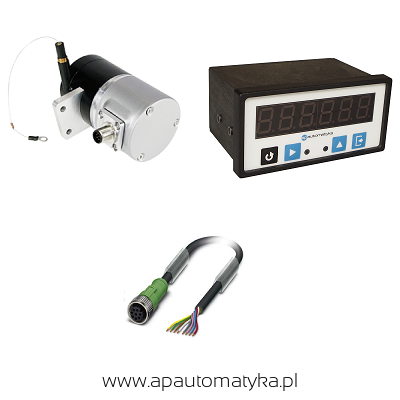

Zestaw do pomiaru drogi, pozycji z elementem pomiarowym w postaci enkodera linkowego (czujnika linkowego drogi) z zakresem 0...1900 mm. Elementy zestawu:

  • 1x Enkoder linkowy z wyjściem inkrementalnym LU0-IPH00-XXXXX-2P80-PRQ (możliwość wyboru dowolnej rozdzielczości z zakresu 1...16384 imp./150 mm).
  • 1x Wskaźnik cyfrowy do wyświetlania pozycji, drogi i/lub długości DiMod-I lub DiMod-I-A1 (wskaźnik z programowalnym wyjściem analogowym).
  • 1x wybrany przewód umożliwiający podłączenie enkodera ze wskaźnikiem - dostępne długości przewodu:
  • Opcjonalnie - 1x zasilacz sieciowy - dostępne modele zasilaczy:
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 12 VDC, wtyczkowy - model: ZAS-12-WT
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 24 VDC, wtyczkowy - model: ZAS-24-WT
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 12 VDC, na szynę DIN - model: ZAS-12-DIN
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 24 VDC, na szynę DIN - model: ZAS-24-DIN
  • Opcjonalnie - 1x podłączenie i konfiguracja zestawu:
    • W efekcie Użytkownik otrzymuje połączony i skonfigurowany (wg przesłanych przez Użytkownika ustaleń) zestaw pomiarowy, gotowy do pracy (wystarczy podłączyć zasilanie do wskaźnika; enkoder zasilany bezpośrednio ze wskaźnika).

Podstawowe właściwości zestawu:

  • Zestaw konfigurowany z poziomu menu wskaźnika (dostęp do menu chroniony hasłem).
  • Funkcja wyświetlania pozycji, drogi, długości (dowolna jednostka SI) lub ew. prędkości (dowolna jednostka SI / sek. lub dowolna jednostka SI / min.).
  • Możliwość sterowania zewnętrznymi urządzenia dzięki przekaźnikom wbudowanym we wskaźniku.
  • Możliwość komunikacji między zestawem pomiarowym a układem nadrzędnym (PLC, HMI, PC) przy użyciu interfejsu RS-485 (Modbus RTU).
  • Szeroki zakres napięcia zasilania zestawu: 8...26 VDC (enkoder zasilany bezpośrednio ze wskaźnika).

Uwaga: Enkoder linkowy dostarczany jako zestaw do samodzielnego montażu, składający się z enkodera obrotowego oraz mechanizmu (adaptera) linkowego.

Programowanie zestawu

  • Przy użyciu czterech przycisków funkcyjnych oraz intuicyjnego Menu wskaźnika (dostęp chroniony hasłem).
  • Przy użyciu interfejsu RS-485 (Modbus RTU).
  • Przy użyciu programatora CODAP-RS485 oraz oprogramowania konfiguracyjnego APConfig PC [DiMod] na komputer PC.
