Zestaw do pomiaru drogi, pozycji, długości, prędkości APDisp SSI 1 z enkoderem absolutnym

  • Producent: APONE
  • Dostępność: Jest Jest  (99 szt.)

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 1 425,57 zł brutto
  • szt.
  • Cena brutto: 1 505,52 zł 1 224,00 zł

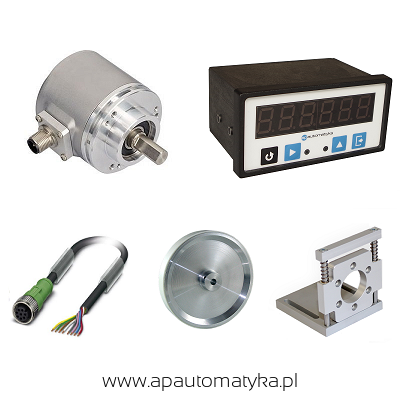

Zestaw do pomiaru drogi, pozycji, długości, prędkości z elementem pomiarowym w postaci enkodera absolutnego. Elementy zestawu:

  • 1x Enkoder absolutny UCD-S101B-XXXX-L100-PRQ (możliwość wyboru dowolnej rozdzielczości z zakresu 8...16 bit oraz liczby obrotów z zakresu 1 (0 bit) ... 65536 (16 bit)).
  • 1x Wskaźnik cyfrowy do wyświetlania pozycji, drogi i/lub długości DiMod-P lub DiMod-P-A1 (wskaźnik z programowalnym wyjściem analogowym).
  • 1x wybrany przewód umożliwiający podłączenie enkodera ze wskaźnikiem - dostępne długości przewodu:
  • Opcjonalnie - 1x wybrane koło pomiarowe - dostępne modele kół:
    • Koło pokryte tworzywem, bieżnik gładki, obwód 200 mm - model: 200P
    • Koło pokryte tworzywem, bieżnik gładki, obwód 500 mm - model: 500P
    • Koło aluminiowe, bieżnik radełkowany, obwód 200 mm - model: 200KA
    • Koło aluminiowe, bieżnik radełkowany, obwód 500 mm - model: 500KA
  • Opcjonalnie - 1x uchwyt do enkodera - dostępne modele uchwytów:
  • Opcjonalnie - 1x zasilacz sieciowy - dostępne modele zasilaczy:
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 12 VDC, wtyczkowy - model: ZAS-12-WT
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 24 VDC, wtyczkowy - model: ZAS-24-WT
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 12 VDC, na szynę DIN - model: ZAS-12-DIN
    • Zasilacz sieciowy 230 VAC, napięcie wyjściowe 24 VDC, na szynę DIN - model: ZAS-24-DIN
  • Opcjonalnie - 1x podłączenie i konfiguracja zestawu:
    • W efekcie Użytkownik otrzymuje połączony i skonfigurowany (wg przesłanych przez Użytkownika ustaleń) zestaw pomiarowy, gotowy do pracy (wystarczy podłączyć zasilanie do wskaźnika; enkoder zasilany bezpośrednio ze wskaźnika).

Podstawowe właściwości zestawu:

  • Pomiar pozycji absolutnej, dzięki wykorzystaniu wieloobrotowego enkodera absolutnego z interfejsem SSI.
  • Zestaw konfigurowany z poziomu menu wskaźnika (dostęp do menu chroniony hasłem).
  • Funkcja wyświetlania pozycji, drogi, długości (dowolna jednostka SI) lub prędkości (dowolna jednostka SI / sek. lub dowolna jednostka SI / min.).
  • Możliwość sterowania zewnętrznymi urządzenia dzięki przekaźnikom wbudowanym we wskaźniku.
  • Możliwość komunikacji między zestawem pomiarowym a układem nadrzędnym (PLC, HMI, PC) przy użyciu interfejsu RS-485 (Modbus RTU).
  • Szeroki zakres napięcia zasilania zestawu: 8...26 VDC (enkoder zasilany bezpośrednio ze wskaźnika).
  • Opcjonalnie (dot. wyłącznie wskaźnika DiMod-P-A1) - dowolnie programowalne wyjście analogowe (0...10 V, 0...20 mA, 4...20 mA - konfigurowalne).

Programowanie zestawu

  • Przy użyciu czterech przycisków funkcyjnych oraz intuicyjnego Menu wskaźnika (dostęp chroniony hasłem).
  • Przy użyciu interfejsu RS-485 (Modbus RTU).
  • Przy użyciu programatora CODAP-RS485 oraz oprogramowania konfiguracyjnego APConfig PC [DiMod] na komputer PC.
